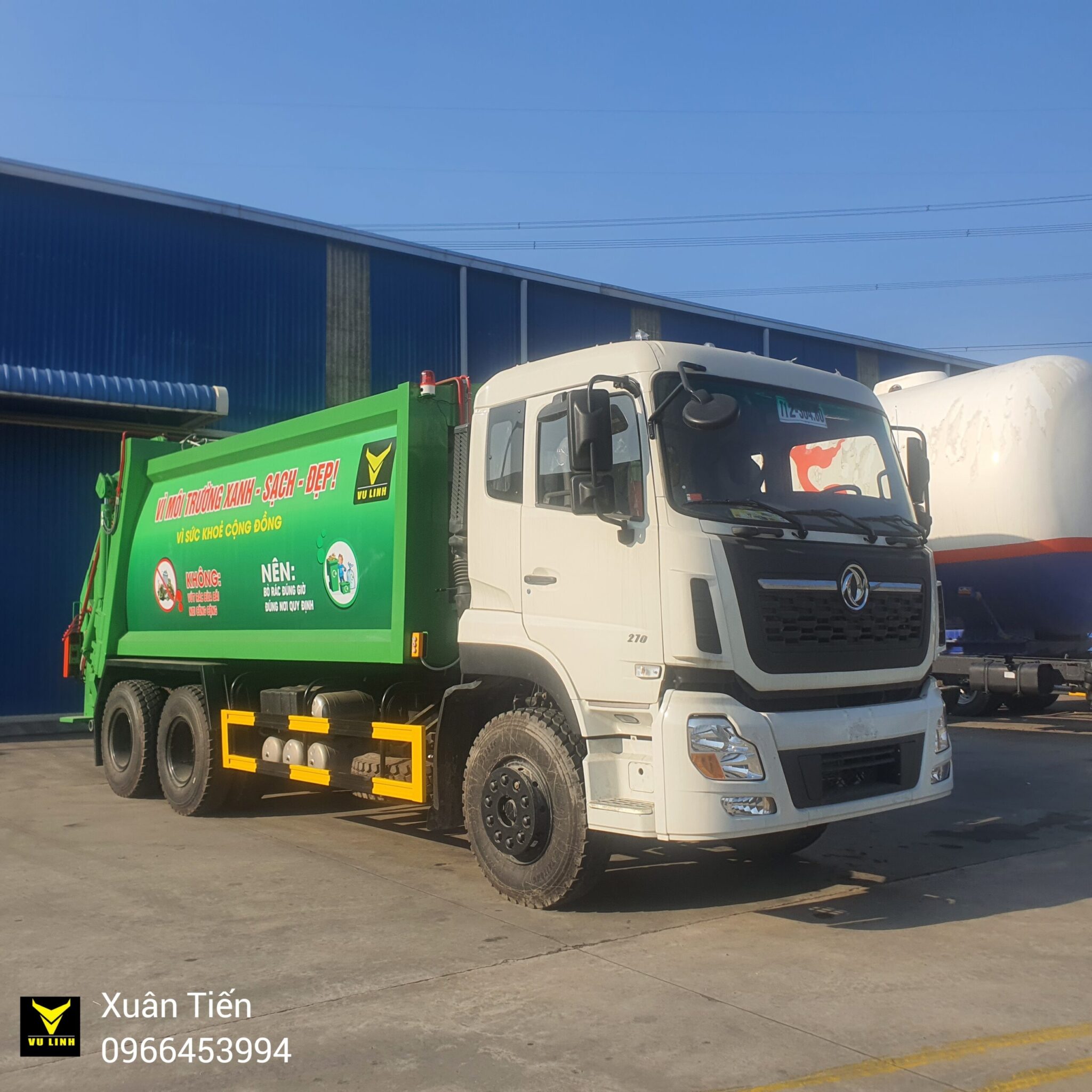

Xe ép rác Dongfeng 20 khối

Xe ép rác Dongfeng 20 khối, xe bồn cuốn ép rác Dongfeng 20 khối, là mẫu xe cuốn ép rác, xe cơ sở nhập tại Trung Quốc. Thùng ép rác được gia công lắp tại tại ô tô chuyên dùng Vũ Linh, vật liệu thùng Inox 430, hệ thống bơm van thủy lực nhập khẩu EU. Chi tiết thông số kỹ thuật đính kèm mục 2.

Thông số kỹ thuật chung
Loại phương tiện		XE ÉP RÁC DONGFENG 20 KHỐI ( CUỐN ÉP RÁC )
Nước Sản xuất		Việt Nam – Trung Quốc.
Năm Sản xuất		Mới 100%
Điều Hòa		Có
THÔNG SỐ CHÍNH XE ÉP RÁC DONGFENG 20 KHỐI
KÍCH THƯỚC
Kích thước bao ngoài xe ép rác Dongfeng 20 khối		9520 x 2500 x 3450 (mm)
Công thức bánh xe ép rác Dongfeng 20 khối		6 x 4
Chiều dài cơ sở xe ép rác Dongfeng 20 khối		(4350 + 1350 ) mm
KHỐI LƯỢNG
Khối lượng bản thân xe ép rác Dongfeng 20 khối		13 770 Kg
Khối lượng cho phép chở xe ép rác Dongfeng 20 khối		10.000 Kg
Khối lượng toàn bộ		24.000 Kg
Số chỗ ngồi		03 (kể cả người lái)
ĐỘNG CƠ
Model		ISD270 – 50
Loại		Động cơ Diesel 4 kỳ, 06 xy lanh thẳng hàng, TURBO tăng áp, làm mát bằng nước.
Dung tích xy lanh		6700 cm³
Đường kính xi lanh x hành trình piston		120 x 130 (mm)
Tỉ số nén		18:1
Công suất lớn nhất/ tốc độ quay trục khuỷu		198/2500 (KW/v/ph)
KHUNG XE
Hộp số		Hộp Số 2 Tầng
Hộp số chính	Kiểu	Cơ khí
	Tỉ số truyền	–
HỆ THỐNG LÁI XE ÉP RÁC DONGFENG 20 KHỐI		Trục vít – ê cu bi, trợ lực thuỷ lực
HỆ THỐNG PHANH
Hệ thống phanh chính		Kiểu tang trống, dẫn động thủy lực 2 dòng, trợ lực chân không.
Hệ thống phanh dừng		Kiểu tang trống, tác động lên trục thứ cấp của hộp số
HỆ THỐNG TREO
Treo trước		Dạng phụ thuộc với nhíp lá hình bán e líp, giảm trấn thuỷ lực
Treo sau		Dạng phụ thuộc với nhíp lá hình bán e líp 2 tầng, giảm trấn thủy lực
CẦU XE
Cầu trước		Tiết diện ngang kiểu I
Cầu sau	Kiểu	Cầu thép, tiết diện ngang kiểu hộp
	Tỉ số truyền	–
LỐP XE.		11.00R20
Số bánh		Trước : Đơn (02) – Sau : Đôi (04)
CA BIN		Kiểu lật, 03 chỗ ngồi, có điều hòa và thiết bị khóa an toàn.
TÍNH NĂNG CHUYỂN ĐỘNG
Tốc độ tối đa		100 Km/h
Khả năng leo dốc		30 %
THÔNG SỐ KHÁC
Hệ thống điện		24V, 60 Ah x 2
Dung tích bình nhiên liệu		130 L
BỘ TRÍCH CÔNG SUẤT (PTO)		Bộ truyền lực PTO
Kiểu truyền động		Dẫn động bánh răng qua hộp số xe cơ sở
Kiểu điều khiển		Cơ khí, kết hợp với ly hợp đặt trên cabin
Thiết bị của bảng điều khiển		Trang bị tiêu chuẩn của nhà sản xuất xe cơ sở
THÙNG CHUYÊN DÙNG ÉP CHỞ RÁC
Xuất xứ		Việt Nam
Đơn vị sản xuất		Công Ty Cổ Phần Ô Tô Vũ Linh.
Thể tích thùng chứa ép rác		20 khối
Vật liệu chính		Inox 430 – Thép Q345b
Vật liệu sàn thùng :		Inox 430 dày 05 mm
Vật liệu nóc thùng		Inox 430 dày 04 mm
Vật liệu thành thùng		Inox 430 dày 04 mm
Khung xương định đình		Thép Q345b dày 05 – 08 mm
Ray trượt bàn xả xy lanh tầng		Thép Q345b dày 05 – 07 mm
Mặt bàn xả xy lanh tầng		Inox 430 dày 03 mm
Liên kết		Cơ cấu khóa tự động, có doăng cao su làm kín và giảm va đập
CƠ CẤU ÉP NẠP RÁC
Thể tích máng ép		0.7 m³
Vật liệu chế tạo		Inox 430 dày 05 mm
Vật liệu thành		Thép độ dày 04 mm
Vật liệu máng cuốn		Thép độ dày 05 mm
Mặt máng cuốn		Inox 430 dày 03 – 04 mm
Vật liệu Lưỡi cuốn		Thép độ dày 05 mm
Mặt lưỡi cuốn		Inox 430 dày 03 – 04 mm
Vật liệu khung xương đinh hình		Thép Q345b dày 06 – 08 mm
Kiểu cơ cấu ép rác		Dùng xi lanh thủy lực 2 đầu điều khiển bằng cơ cấu van phân phối
Thời gian 1 chu kỳ cuốn ép		50 s
THÙNG CHỨA NƯỚC RÁC
Dung tích thùng chứa		140 – 200 Lít
Vật liệu		Inox 201 dày 02 – 03 mm
Vị trí		– Dưới máng ép rác có van xả nước và cửa dọn rác – Bệ đứng và tay vịn cho công nhân vận hành
HÌNH THỨC NẠP CUỐN ÉP RÁC
Cơ cấu nạp rác : Khách hàng lựa chọn 1 trong 3 hệ thống sau		– Hệ thống càng gắp đa năng – Hệ thống càng gắp đơn – Hệ thống máng xúc rác
Vật liệu		– Thép Q345b
HỆ THỐNG THỦY LỰC
BƠM THỦY LỰC XE ÉP RÁC DONGFENG 20 KHỐI
Nhãn hiệu		OMFB
Kiểu loại		Dạng bơm cong – bơm piston
Xuất xứ		Ý
Lưu lượng		108 cc vòng / phút
Áp suất làm việc : min – max		(120 – 310 ) Kg/cm²
VAN PHÂN PHỐI
Nhãn hiệu		Galtech
Kiểu loại		Dạng van 02 tay cần điều khiển
Xuất xứ		Ý
Lưu lượng tối đa		50 – 70 lít / phút
Áp suất làm việc : Min – max		120 – 340 Kg/cm2
BỘ CHIA – NGĂN KÉO
Nhãn hiệu		Galtech
Kiểu loại		Dạng van 03 – 04 tay cần điều khiển
Xuất xứ		Ý
Lưu lượng		50 – 70 lít / phút
Áp suất làm việc		120 – 260 kg /cm2
Nguyên lý làm việc		– Vận hành hệ thống cuốn ép nạp rác thông qua tay cần điều khiển bên hông phụ thùng ép
XY LANH 03 TẦNG
Xuất xứ		Việt Nam
Kiểu loại		03 tầng dạng 01 chiều
Áp suất làm việc : min max		120 – 280 kg/cm²
Lực đẩy lơn nhất		18 tấn
Nguyên lý làm việc		– Khi rác được nạp đầy vào thùng rác thông qua van phân phối 02 tay vận hành – Trượt trên ray trượt bàn xả
HỆ THỐNG XY- LANH THỦY LỰC XE ÉP RÁC DONGFENG 20 KHỐI
Xy lanh ép rác – nạp rác		04 chiếc
Xy lanh nâng phao câu		02 chiếc
Xy lanh kẹp ( khi dùng cơ cấu kẹp thùng nhựa )		01 chiếc
Loại xy lanh		– 01 chiều
Chất lượng		– Nhập khẩu và gia công sản xuất tại Công Ty Cổ Phần Ô Tô Vũ Linh.
THÙNG DẦU THỦY LỰC
Dung tích thùng dầu		80 – 120 Lít
Vật liệu		Thép SS400 dày 03 mm
Phụ kiện đi kèm		– Mắt thăm dầu : 01 chiếc bằng thủy tinh – 01 lọc dầu thủy lực hồi về
CÁC THIẾT BỊ PHỤ TRỢ KHÁC XE ÉP RÁC DONGFENG 20 KHỐI
Phụ kiện đi kèm theo xe		– Lọc dầu , đồng hồ đo áp suất , nắp dầu , khóa đồng hồ , hệ thống van , thước báo dầu , Jắc – co – .01 Đèn quay làm việc ban đêm – 02 mét tuy ô sơ cua – 01 giá để bình nước rửa tay – 01 rơ le hơi sơ cua
Sơn thùng		– Sơn chống rỉ toàn bộ thùng và phủ ngoài bằng loại sơn, chất lượng cao. – 01 lơp sơn epoxy trong lòng thùng chứa rác
PHỤ KIỆN ĐI KÈM
Xe cơ sở		01 bánh xe dự phòng; 01 con đội thủy lực và tay quay; 01 dầu đĩa CD và Radio AM/FM; Kính cửa điều khiển , khóa cửa trung tâm; 01 bộ đồ nghề tiêu chuẩn; sách hướng dẫn sử dụng và bảo dưỡng xe; sổ bảo hành.
Phụ kiện đi kèm		Tài liệu hướng dẫn sử dụng, thùng đựng đồ nghề, phiếu bảo hành thùng chuyên dung.
LOGO – KẺ CHỮ		Trên cánh cửa Cabin và hai bên hông thùng xe ( theo yêu cầu của bên mua )
Hệ Thống Thủy Lực		Bơm thuỷ lực : Ý
		Van phân phối – Ngăn kéo : Ý
		Tuy ô thủy lực : lắp ráp sản xuất trong nước
		Các thiết bị TL khác Vỏ, cán, ống nhập khẩu, Lắp ráp, chế tạo tại Công Ty Cổ Phần Ô Tô Vũ Linh.

(*) Các thông số có thể thay đổi theo dung sai cho phép của Cục Đăng kiểm Việt Nam

Mọi chi tiết xin liên hệ :

CÔNG TY CỔ PHẦN ÔTÔ VŨ LINH

Trụ sở: Số 40 Ngô Gia Tự – Đức Giang – Long Biên – Hà Nội
Nhà máy: Nhà máy: ô tô Vũ Linh – Km 152, cao tốc Hà Nội – Bắc Giang, Khu phố Doi Sóc, Phường Từ Sơn, Bắc Ninh
Showroom: Nhà máy: ô tô Vũ Linh – Km 152, cao tốc Hà Nội – Bắc Giang, Khu phố Doi Sóc, Phường Từ Sơn, Bắc Ninh
Phone: 0966453994 – 0981547166
Email: [email protected]

Xe quét đường hút bụi Isuzu 4 khối

Xe bồn Isuzu Giga chở xăng dầu 22 khối

Xe bồn Howo Max chở xăng 22 khối

Xe quet duong Dongfeng Zoomlion 11 khoi 6

Xe quét đường Dongfeng Zoomlion 11 khối

Sơ mi rơ mooc chở hạt nhựa PVC

Tam tiep dia xe o to bon xi tec bon cho xang dau 2

Tấm tiếp địa xe ô tô bồn xi téc bồn chở xăng dầu

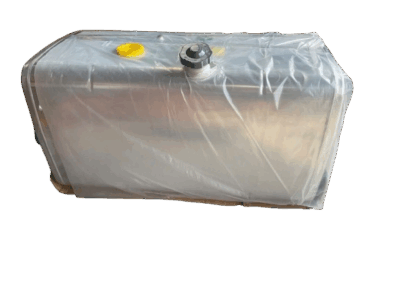

Bình chứa nhiên liệu của xe ô tô
