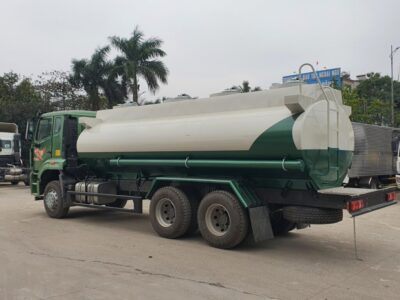

Xe Howo Man bồn chở xăng dầu 18 khối
| Tên xe | Xe Howo Man Bồn Chở Xăng Dầu 18 Khối |
| Danh mục | xe chở xăng dầu |
| Nhãn hiệu | CHTC – Howo |
| Dung tích | 18.000 lít, chia 4 khoang |
| Tải trọng | 12.990 kg |
| Kích thước tổng thể dài x rộng x cao (mm) | 10.030 x 2.500 x 3.320 |
| Cỡ lốp | 12.00R22.5 |
| Công suất | 310 PS |

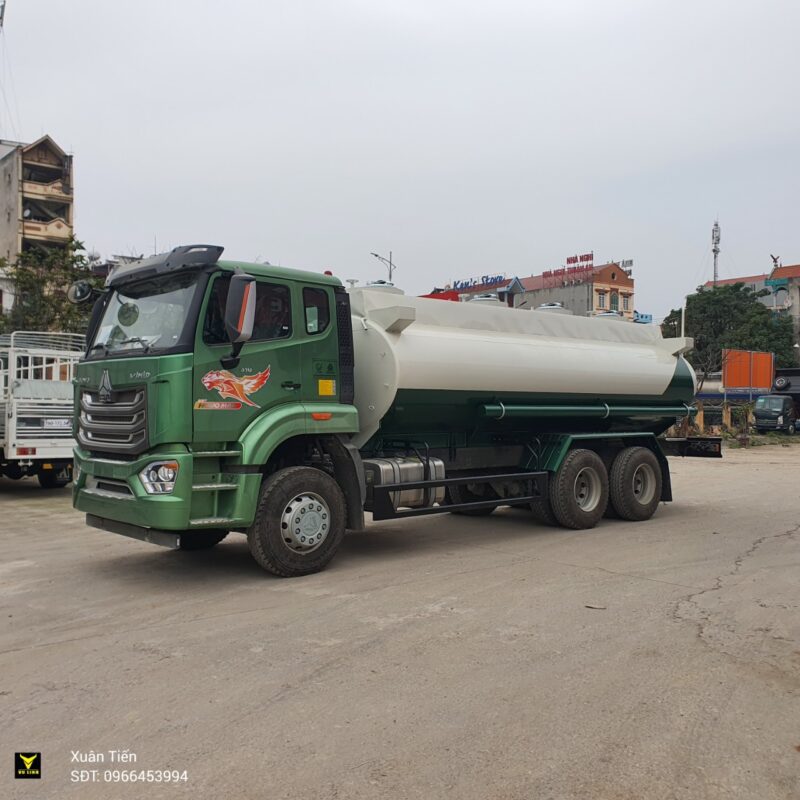

Xe Howo Man bồn chở xăng dầu 18 khối
Xe Howo Man Bồn Chở Xăng Dầu 18 Khối: Xe sát xi được nhập khẩu từ nhà máy SINOTRUCK với động cơ công nghệ Man công nghệ Đức. Bồn xăng dầu 18 khối được dóng từ thép SS400 tiêu chuẩn Nhật Bản, độ dày thân dày 4 mm, chỏm dày 5mm phù hợp cho mọi cung đường Việt Nam. Tiêu chuẩn bơm, van, lắp nẩu nhập Hàn Quốc, chi tiết thông số kỹ thuật đính kèm mục 2.
Thông Số Kỹ Thuật Chung
Thông số kỹ thuật xe Howo Man bồn chở xăng dầu 18 khối |
| Công thức bánh xe | 6×4 | ||
| Trọng lượng | Tải trọng theo thiết kế (kg) | 12.950 | |
| Trọng lượng không tải (kg) | 10.920 | ||
| Tổng trọng lượng (kg) | 24.000 | ||
| Kích thước | Kích thước xe (DxRxC) (mm) | 10.030 x 2.500 x 3.320 | |
| Chiều dài cơ sở (mm) | 4.600+1.400 | ||
| Cấu hình xe
|
Cabin
|
Loại cabin | NX, đầu thấp, có 01 giường nằm |
| Số chỗ ngồi | 02 người | ||
| Động cơ | Model | MC07.31-50 | |
| Công suất (Kw) | 228 | ||
| Dung tích xy lanh (cm3) | 6.870 | ||
| Tiêu chuẩn khí thải | Euro V | ||
| Lốp | Quy cách lốp | 12R22.5, lốp bố thép | |
| Số lốp | 10 +1 (lốp dự phòng) | ||
| Hệ thống truyền lực và chuyển động | Loại/dẫn động ly hợp | Ma sát/Thủy lực trợ lực khí nén | |
| Hộp số | 9 số tiến 1số lùi | ||
| Cầu trước | HF VGD71/ 7,1 tấn | ||
| Cầu sau | MCJ11BG/ 11 tấn, tỷ số truyền 4.63 | ||
| Hệ thống treo | Hệ thống treo trước | Loại treo phụ thuộc, kiểu nhíp đa lá, có giảm chấn thủy lực, có thanh cân bằng, số lá nhíp 9 lá | |
| Hệ thống treo sau | Loại treo phụ thuộc, kiểu nhíp đa lá, có thanh cân bằng, số lá nhíp 12 lá | ||
| Hệ thống lái | Loại cơ cấu lái | Trục vít – ê cu bi | |
| Nhãn hiệu | Sinotruck | ||
| Trợ lực | Cơ khí trợ lực thủy lực | ||
| Hệ thống phanh | Hệ thống phanh chính | Khí nén | |
| Loại cơ cấu phanh | Tang trống | ||
CỤM THÂN TÉC XE HOWO MAN BỒN CHỞ XĂNG DẦU 18 KHỐI |
|||
| Thân téc | Thân téc có dạng elip được liên kết với nhau bằng kết cấu hàn. | – Dung tích: 17.500 lít (4 ngăn) – Thép SS400, dày 4 mm. |
Gia công Việt Nam |
| Chỏm cầu | Dạng hình elíp. | Thép Q345B, dày 4 mm. | Gia công Việt Nam |
| Tấm chắn sóng | Dạng tấm được liên kết với các xương đỡ bằng mối ghép bu lông. | Thép SS400, dày 1 mm. | Gia công Việt Nam |
CỤM CỔ TÉC XE HOWO MAN BỒN CHỞ XĂNG DẦU 18 KHỐI |
|||
| Hình trụ tròn , dạng cổ lệch, hàn chôn sâu dưới thân téc. | – Kích thước cổ téc tùy theo dung tích từng khoang – Thép SS400 |
Gia công Việt Nam | |
| Nắp đậy | Có bố trí van điều hòa không khí ở trên | – Đường kính Ø430 (mm) – Thép. |
Hàn Quốc |
| Van đầm | Bố trí ở đáy téc, đóng mở bằng tay ở đỉnh téc theo nguyên tắc ren vặn | – Ren vuông Sq20 | Hàn Quốc |
HỆ THỐNG CHUYÊN DỤNG XE HOWO MAN BỒN CHỞ XĂNG DẦU 18 KHỐI |
|||
| Đường ống cấp dẫn nhiên liệu | Thiết kế dạng đường ống: 4 đường cấp xả riêng biệt cho các khoang và được bố trí bên phải thân xe | – Đường kính Ø90 mm – Liên kết các đoạn ống bằng cút co Ø89 mm |
Gia công Việt Nam |
| Bơm | Bơm gang đúc nhãn hiệu DAEYANG | – Nhập khẩu Hàn Quốc
– Lưu lượng 600L/phút |
Hàn Quốc |
| Các van xả | Kiểu bi có tay vặn, được bố trí trên mỗi đường ống cấp xả | – Đường kính bi gạt 3’’ – Liên kết với ống bằng 2 mặt bích Ø160 x 6 lỗ – Ø14 – Vật liệu Gang đúc xám- Nhập khẩu Hàn Quốc |
Hàn Quốc |
| Các đầu xả nhanh | – Lắp đặt trên mỗi đầu ra của van xả – Lắp ghép với ống dẫn mềm theo kiểu khớp nối nhanh |
– Liên kết với van xả bằng mặt bích Ø160 x 6 lỗ – Ø14. – Vật liệu nhôm hợp kim. |
Hàn Quốc
|
| Hệ thống thu hồi hơi | Mỗi 1 khoang có 1 đường ống riêng biệt, bố trí trên đỉnh téc, tác động đóng mở bằng van 2 cửa | Đường kính Ø42 mm.
Thép SPHC. |
Gia công Việt Nam |
TRANG THIẾT BỊ PHÒNG CHỐNG CHÁY NỔ XE HOWO MAN BỒN CHỞ XĂNG DẦU 18 KHỐI |
|||
| Bình cứu hỏa | Dạng bình bột MFZ8 | 2 bình, mỗi bình trọng lượng 8kg | Trung Quốc |
| Xích tiếp đất | Bố trí luôn có 2 mắt xích tiếp xúc với mặt đường | – Đường kính Ø10 mm – Thép CT3. |
Gia công Việt Nam |
| Biểu tượng cháy nổ | Biểu tượng CẤM LỬA, bố trí ở 2 sườn và phía sau xe | Chiều cao chữ lớn hơn 200 mm, màu đỏ | Gia công Việt Nam |
(*) Các thông số kỹ thuật có thể thay đổi theo quy định của Cục Đăng kiểm Việt Nam
