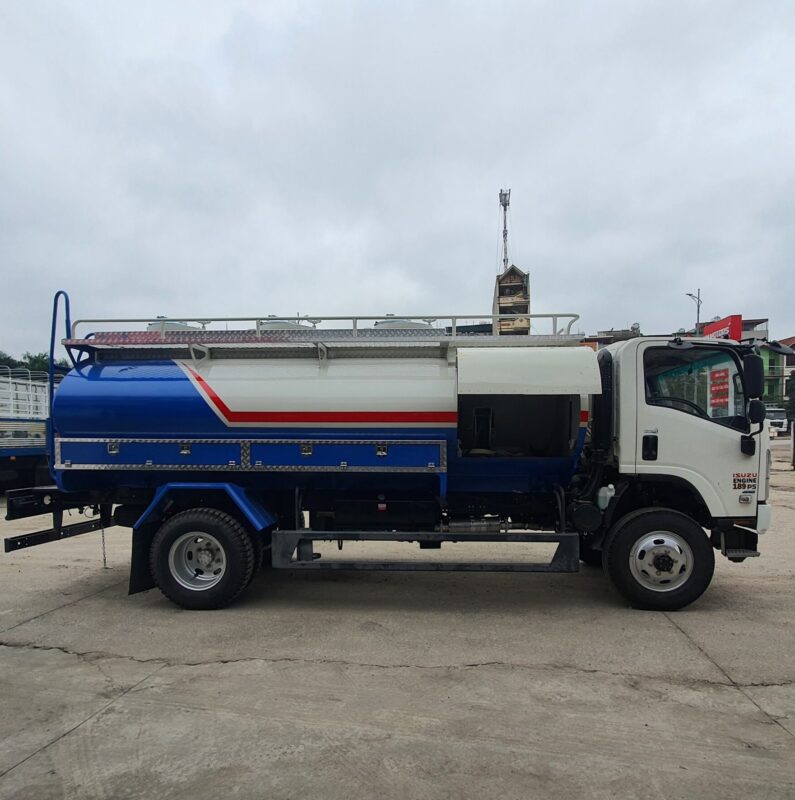

Xe bồn Vm chở xăng dầu cấp lẻ 8 khối

THÔNG SỐ KỸ THUẬT XE
| MODEL | FN129LX | ||
KHỐI LƯỢNG XE CHASSIS |
|||
| Khối lượng toàn bộ xe bồn Vm chở xăng dầu cấp lẻ 8 khối | kg | 12.990 | |
| Khối lượng bản thân | kg | 3.450 | |
KÍCH THƯỚC XE CHASSIS |
|||
| Kích thước tổng thể/ (D x R x C/ L x W x H) | OAL x OW x OH | mm | 8.900 x 2.180 x 2.500 |
| Chiều dài cơ sở | WB | mm | 5.210 |
| Vết bánh xe trước – sau | AW/ CW | mm | 1.680/ 1.670 |
ĐỘNG CƠ & TRUYỀN ĐỘNG |
|||
| Model động cơ xe bồn Vm chở xăng dầu cấp lẻ 8 khối | Isuzu | 4HK1-TCG40 | |
| Dung tích xy lanh | cm3 | 5.193 | |
| Công suất cực đại | (Kw (ps)/rpm) | 198 (139kw)/ 2.600 | |
| Hộp số | Isuzu | MLD-6Q, 06 số tiến, 01 số lùi | |
CÁC THÔNG SỐ KHÁC CỦA XE CHASSIS |
|||
| Số chỗ ngồi | chỗ | 3 | |
| Dung tích thùng nhiên liệu | Lít | 100 | |
| Hệ thống phanh | Phanh thủy lực 02 dòng, trợ lực thủy lực. Kiểu tang trống. Phanh khí xả. | ||
| Hệ thống lái | Tay lái trợ lực | ||
| Ắc quy | 24V-2 bình | ||
| Lốp trước – sau | 8.25-20/ 18PR | ||
TRANG BỊ TIÊU CHUẨN XE CHASSIS |
|||
| Radio Cassette | Có | ||
| Kính chỉnh điện xe bồn Vm chở xăng dầu cấp lẻ 8 khối | Có | ||
| Máy lạnh xe bồn Vm chở xăng dầu cấp lẻ 8 khối | Tiêu chuẩn | ||
| Cabin lật xe bồn Vm chở xăng dầu cấp lẻ 8 khối | Isuzu | Tiêu chuẩn | |
| Dây chờ lắp đặt GPS xe bồn Vm chở xăng dầu cấp lẻ 8 khối | Tiêu chuẩn | ||
| Khóa thùng dầu/ Oil tank locker | Isuzu | Tiêu chuẩn | |
| – Các thông số về Kích thước và Khối lượng là dành cho xe chassis, chưa có thùng. | |||
Thông Số Kỹ Thuật Xitec xe bồn Vm chở xăng dầu cấp lẻ 8 khối |
|||
| Thân téc | Thân téc có dạng elip được liên kết với nhau bằng kết cấu hàn. | – Dung tích =8.000 lít (3 ngăn) – Thép SS400,dày 4 mm. |
Gia công Việt Nam |
| Chỏm cầu | Dạng hình elíp. | Thép SS400 ,dày 5 mm. | Gia công Việt Nam |
| Tấm chắn sóng | Dạng tấm được liên kết với các xương đỡ bằng mối ghép bu lông. | Thép SS400 ,dày 2 mm. | Gia công Việt Nam |
CỤM CỔ TÉC XE |
|||
| Cổ téc | Hình trụ tròn , dạng cổ lệch, hàn chôn sâu dưới thân téc. | – Đường kính Ø800 (mm) – Thép SS400 |
Gia công Việt Nam |
| Nắp đậy | Cố bố trí van điều hòa không khí ở trên | – Đường kính Ø430 (mm) – Thép mạ kẽm. |
Kiểu châu âu |
| Van đầm | Bố trí ở đáy téc, đóng mở bằng tay ở đỉnh téc theo nguyên tắc ren vặn | – Ren vuông Sq20 | Hàn Quốc |
HỆ THỐNG CHUYÊN DỤNG |
|||
| Đường ống cấp dẫn nhiên liệu | Thiết kế dạng đường ống : 3 đường cấp xả riêng biệt cho các khoang và được bố trí bên phải thân xe | – Đường kính Ø90 mm – Liên kết các đoạn ống bằng cút co Ø89 mm |
Gia công Việt Nam |
| Bơm | Bơm gang đúc nhãn hiệu DAEYANG | – Nhập khẩu Hàn Quốc– Lưu lượng 600L/phút | Hàn Quốc |
| Các van xả | Kiểu bi có tay vặn, được bố trí trên mỗi đường ống cấp xả | – Đường kính bi gạt 3’’ – Liên kết với ống bằng 2 mặt bích Ø160 x 6 lỗ – Ø14 – Vật liệu Gang xám |
Hàn Quốc |
| Các đầu xả nhanh | – Lắp đặt trên mỗi đầu ra của van xả – Lắp ghép với ống dẫn mềm theo kiểu khớp nối nhanh |
– Liên kết với van xả bằng mặt bích Ø160 x 6 lỗ – Ø14. – Vật liệu nhôm hợp kim. |
Hàn Quốc |
| Hệ thống thu hồi hơi | Mỗi 1 khoang có 1 đường ống riêng biệt, bố trí trên đỉnh téc, tác động đóng mở bằng van 2 cửa | Đường kính Ø42 mm.Thép SPHC. | Gia công Việt Nam |
TRANG THIẾT BỊ PHÒNG CHỐNG CHÁY NỔ |
|||
| Bình cứu hỏa | Dạng bình bột MFZ8 | 2 bình, mỗi bình trọng lượng 8kg | Trung Quốc |
| Xích tiếp đất | Bố trí luôn có 2 mắt xích tiếp xúc với mặt đường | – Đường kính Ø10 mm – Thép CT3. |
Gia công Việt Nam |
| Biểu tượng cháy nổ | Biểu tượng CẤM LỬA, bố trí ở 2 sườn và phía sau xe | Chiều cao chữ lớn hơn 200 mm, màu đỏ | Gia công Việt Nam |
* TSKT có thể thay đổi với mục đích cải tiến sản phẩm và đáp ứng quy định của Cục Đăng Kiểm Việt Nam mà nhà sản xuất không cần phải thông báo trước
